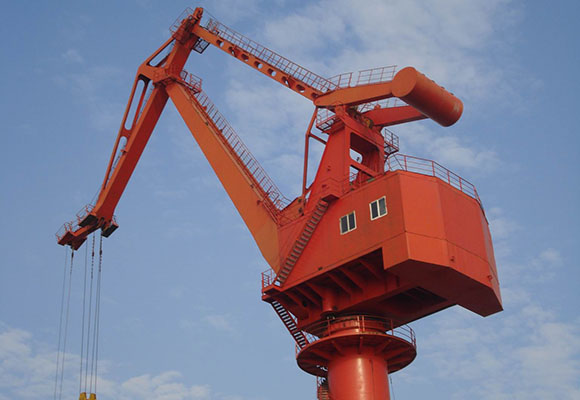

Четириполюсен портален кран
описание
Порталният кран от четири линии е широко прилаган при товаренето и разтоварването на пристанищата и предаването на материалите в индустрията за докьор и металургията. Основните конструкции са изградени от стоманена рамка, повдигащ механизъм, механизъм за повдигане, механизъм на въртене, , контейнер за разпръскване и кука и електромагнит диск), електрическо оборудване и други необходими съоръжения за безопасност. Стоманените конструкции включват рамо и A-рамка, платформа за обръщане и рамкова конструкция.
Референтни стандарти: GB17495-1998 Технически спецификации за пристанищен кран Harbour, GB6067-85 спецификация за безопасност на подемно-транспортното средство, стандарти за проектиране на кранове GB3811-2008, стандарти ISO, стандарти за FEM и стандарти JIS.
Този вид портален кран е мобилен, пълен револвиращ и четири-бар комбиниран кран. Неговите ръце и противотежест са балансирани. Има два вида портална рамка: цилиндър и четири вилки. Това портално месо е за повдигане на контейнери с куки или грайфери.
Предимства: дълги ръце, подходящи за по-голям кораб, красив външен вид, безопасно и надеждно, трайно напреднало изпълнение, удобно за поддръжка. Това е най-добрият избор за изчерпателни многофункционални товарни портове.
спецификация
Тип | повдигане | височина | височина | Gauge х база | Повишаване на скоростта | Макс колело | Инсталирана | Мач | |||||
Макс (м) | Мин (м) | над релсата (м) | под релсата (м) | (Т) | Повдигане (m / min) | Амплитут (m / min) | Ротация (m / min) | Кран (м / мин) | |||||
MQ525 | 5 | 25 | 8 | 12 | 9 | 10.5 × | 40 | 24 | 1.5 | 25 | 180 | 280 | 19000 |
10.5 | |||||||||||||
MQ535 | 5 | 33 | 10 | 15 | 9 | 10.5 × | 50 | 40 | 1.5 | 25 | 210 | 300 | 30000 |
10.5 | |||||||||||||
MQ1025 | 10 | 25 | 8 | 15 | 9 | 10.5 × | 50 | 50 | 1.5 | 25 | 220 | 330 | 19000 |
10.5 | |||||||||||||
MQ1033 | 10 | 33 | 10 | 20 | 12 | 10.5 × | 50 | 40 | 1.4 | 25 | 185 | 345 | 30000 |
10.5 | |||||||||||||
MQ1625 | 16 | 25 | 9 | 20 | 12 | 10.5 × | 50 | 40 | 1.5 | 25 | 240 | 325 | 19000 |
10.5 | |||||||||||||
MQ1633 | 16 | 33 | 10 | 28 | 15 | 10.5 × | 60 | 40 | 1.5 | 25 | 250 | 345 | 30000 |
10.5 | |||||||||||||
MQ2533 | 25 | 33 | 10 | 28 | 15 | 10.5 × | 60 | 50 | 1.5 | 25 | 260 | 435 | 30000 |
10.5 | |||||||||||||
MQ4033 | 40 | 33 | 10 | 28 | 16 | 10.5 × | 50 | 50 | 1.41 | 25 | 260 | 560 | 30000 |
10.5 | |||||||||||||
S4070 | 40 | 65 | 24 | 45 | 13 | 10.5 × | 15 | 17 | 0.26 | 26 | 260 | 400 | 100000 |
K10 | 70 | 29 | 45 | 13 | 18.5 | ||||||||
S5035 | 50 | 35 | 12 | 40 | 0 | 10.5 × | 7.5 | 12.8 | 0.4 | 25 | 250 | 250 | 30000 |
K10 | 38 | 14 | 40 | 0 | 12 | ||||||||
S8035 | 80 | 35 | 12 | 40 | 12 × | 6 | 12.8 | 0.4 | 25 | 250 | 320 | 30000 | |
K10 | 10.5 | ||||||||||||
