Ръчно задвижван мостов кран с единични релси
описание

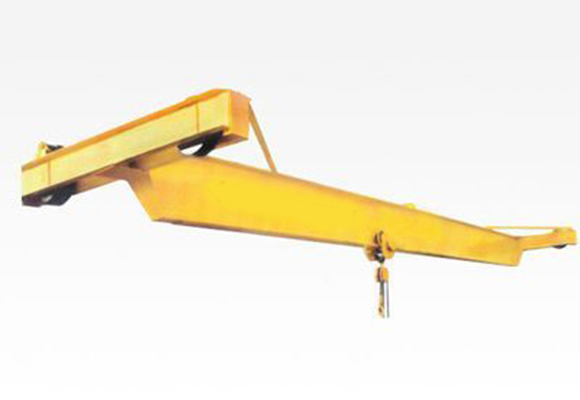

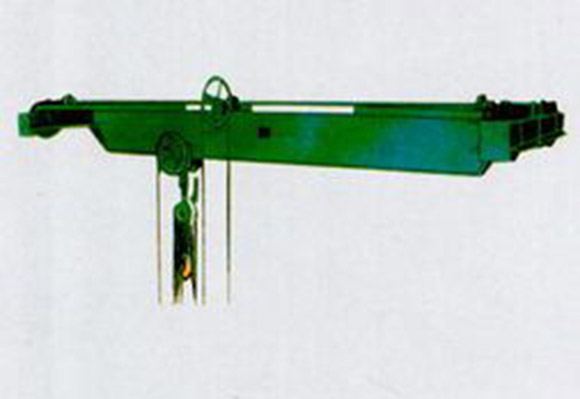

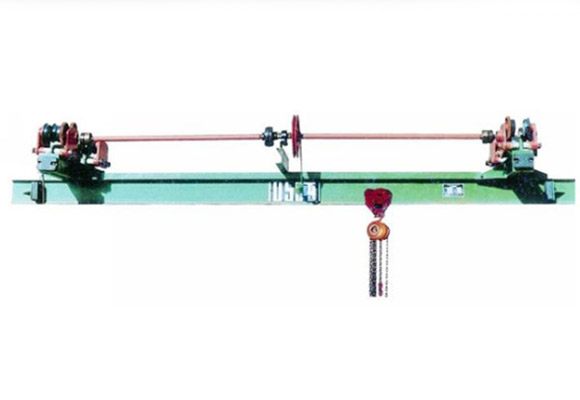

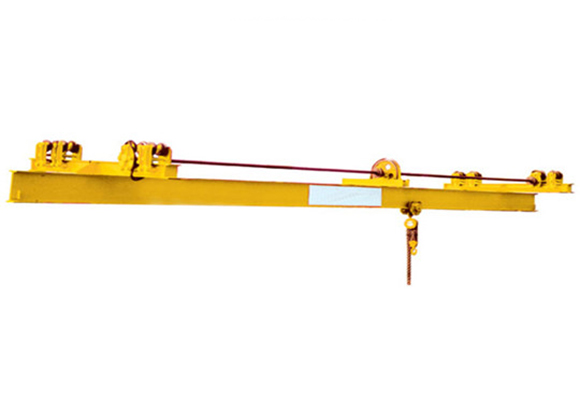

SL модел ръчно задвижване надземен кран е единичен носещ ръчен надземен кран, всички движения са карам на ръка, се използва на място, че няма източник на енергия.
Този мостов кран (мостов кран) се характеризира с по-разумна структура и стомана с по-голяма якост като цяло, основният лъч е направен от лъчева греда или стоманена греда от кутия рамка, крайните вагони са направени с лъч С.
Този мостов кран (мостов кран) се използва заедно с верижния повдигач като пълен комплект.
Капацитет от 1 тон до 10 тона. Разстоянието от 5 м до 14 м, работещият клас е A1-A3. Работна температура от -25 до +42 градуса.
Този надземен кран е забранен да се използва в горивната, експлозивна или корозионна среда.
Спецификации
Капацитет | T | 1 | |||
педя | m | 5 | 9 | 12 | 14 |
Височина на повдигане | m | 3-10 | |||
Скорост на движение на количката | м / мин | 5.3 | |||
Скорост на движение на кратера | м / мин | 5.0 | |||
Общо тегло | Килограма | 650 | 850 | 1090 | 1310 |
Макс. Натоварване на колелото | KN | 0.65 | 0.73 | 0.81 | 0.86 |
Основен размер (мм) | Span (т) | 5 | 9 | 12 | 14 |
Железопътен покрив до кран | Н | 520 | |||
Железопътен връх до центъра на куката | H4 | 550 | 580 | 610 | 650 |
Базово разстояние на кратера | W | 1200 | 1600 | ||
Дължина на крана | B | 1800 | 2200 | ||
Ограничаване на лявата кука | S1 | 360 | 380 | 395 | 420 |
Ограничаване на дясното кука | S2 | ||||
Капацитет | T | 2 | |||
педя | m | 5 | 9 | 12 | 14 |
Височина на повдигане | m | 3-10 | |||
Скорост на движение на количката | м / мин | 5.9 | |||
Скорост на движение на кратера | м / мин | 5.0 | |||
Общо тегло | Килограма | 700 | 870 | 1320 | 1550 |
Макс. Натоварване на колелото | KN | 1.13 | 1.19 | 1.29 | 1.40 |
Основен размер (мм) | Span (т) | 5 | 9 | 12 | 14 |
Железопътен покрив до кран | Н | 520 | |||
Железопътен връх до центъра на куката | H4 | 720 | 750 | 790 | 870 |
Базово разстояние на кратера | W | 1200 | 1600 | ||
Дължина на крана | B | 1800 | 2200 | ||
Ограничаване на лявата кука | S1 | 400 | 415 | 440 | 490 |
Ограничаване на дясното кука | S2 | ||||
Капацитет | T | 3 | |||
педя | m | 5 | 9 | 12 | 14 |
Височина на повдигане | m | 3-10 | |||
Скорост на движение на количката | м / мин | 4.7 | |||
Скорост на движение на кратера | м / мин | 5.0 | |||
Общо тегло | Килограма | 810 | 1200 | 1460 | 1800 |
Макс. Натоварване на колелото | KN | 1.61 | 1.79 | 1.87 | 1.97 |
Основен размер (мм) | Span (т) | 5 | 9 | 12 | 14 |
Железопътен покрив до кран | Н | 520 | |||
Железопътен връх до центъра на куката | H4 | 900 | 940 | 980 | 1030 |
Базово разстояние на кратера | W | 1200 | 1600 | ||
Дължина на крана | B | 1800 | 2200 | ||
Ограничаване на лявата кука | S1 | 460 | 485 | 510 | 540 |
Ограничаване на дясното кука | S2 | ||||
Капацитет | T | 5 | |||
педя | m | 5 | 9 | 12 | 14 |
Височина на повдигане | m | 3-10 | |||
Скорост на движение на количката | м / мин | 4.7 | |||
Скорост на движение на кратера | м / мин | 5.0 | |||
Общо тегло | Килограма | 960 | 1360 | 1730 | 2210 |
Макс. Натоварване на колелото | KN | 2.5 | 2.75 | 2.86 | 3.01 |
Основен размер (мм) | Span (т) | 5 | 9 | 12 | 14 |
Железопътен покрив до кран | Н | 600 | |||
Железопътен връх до центъра на куката | H4 | 1210 | 1250 | 1300 | 1360 |
Базово разстояние на кратера | W | 1200 | 1600 | ||
Дължина на крана | B | 1800 | 2200 | ||
Ограничаване на лявата кука | S1 | 520 | 560 | 585 | 625 |
Ограничаване на дясното кука | S2 | ||||
Капацитет | T | 10 | |||
педя | m | 5 | 9 | 12 | 14 |
Височина на повдигане | m | 3-10 | |||
Скорост на движение на количката | м / мин | 4.2 | |||
Скорост на движение на кратера | м / мин | 5.0 | |||
Общо тегло | Килограма | 1420 | 1870 | 2250 | 2830 |
Макс. Натоварване на колелото | KN | 4.89 | 5.29 | 5.44 | 5.65 |
Основен размер (мм) | Span (т) | 5 | 9 | 12 | 14 |
Железопътен покрив до кран | Н | 720 | |||
Железопътен връх до центъра на куката | H4 | 1390 | 1440 | 1490 | 1550 |
Базово разстояние на кратера | W | 1800 | |||
Дължина на крана | B | 2600 | |||
Ограничаване на лявата кука | S1 | 555 | 585 | 615 | 650 |
Ограничаване на дясното кука | S2 | ||||
