Капацитет до 16 тона жлебован самосвален мост

- May 03, 2018 -

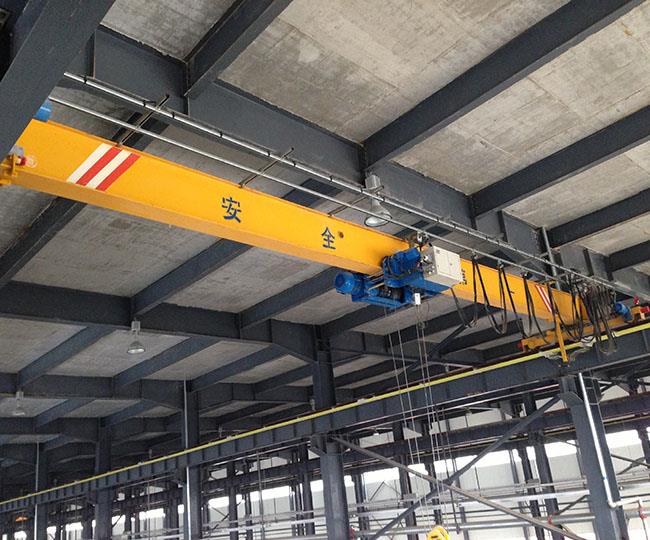

Основна информация timg.jpg


Наименование: Капацитет до 16 тона жлеб за единичен железопътен товар

Модел №: LD

Височина на повдигане: до 20 метра

Задължителна група: A3-A5

Метод на управление: Висящ / Безжичен

Приложение: Използване на строителството, използване на семинара, използване на минерални пространства

Тип на връзване: телено въже

Източник на захранване: електрически

Тип придвижване: колело

Инсталация: Сглобена

Тип кула тип кран: надземен кран

Транспортен пакет: дървена кутия

Спецификация: Капацитет: 2-10T, Span: 5-30M

Произход: Хенан, Китай


Описание на продукта


Част 1: Описание

Типовите кранове с единични греда тип LD обикновено се състоят от единична конструкция на греда. Те могат да бъдат построени с стоманени греди или по-твърд тип заваръчна греда. Едногредовите кранове са по-характерни при вдигане на капацитет по-малък от 20T. LD Single Girder Въздушните кранове се използват широко в нашата индустриална област. Тя се прилага в стоманодобивната централа, водноелектрическа централа, склад, цех, производствена линия, магазин за поддръжка, сухопътен транспорт, монтаж на апаратура и т.н. Ние разполагаме с цялостно стандартно оборудване и широк асортимент от аксесоари според индивидуалните изисквания.


Част 2: Подробна конфигурация:

1- Повдигащ механизъм
- Повдигач на монорелсови въжета или верижен повдигач като опция: - скорост на повдигане: единична или двойна, както се изисква
- Скорост на количката: единична или двойна или по-малко, както се изисква
- Висока производителност при най-икономична цена

2-крайни вагони
- рязане на заварени кутии тип крайни карета
- Дизайн на модула
-контролируем двигател с качулка или двигател с мек старт като опция
- Скорост на пътуване: Единична или Двойна или По-малко, както се изисква

3-основна греда
- Твърда заварена кутия Дървена или здрава куха стоманена секция
- Дизайн на модула
- Изработена от стомана Q235 или Q345
- Проектирано отклонение ≤ 1/750 от обхвата

4-Control
-зависимо отклонение от движението по C-трасето
- или безжично управление като опция
- или опция за управление на кабината

5-електрическа част
- Захранващо устройство за проводниците (като опция)
- Контролните панели са IP54 или IP44 в зависимост от работната околна температура.
- Компонентите са позиционирани по начин, който е лесен за поддръжка, а цялостното оформление осигурява добра защита
- Кабелните гарнитури са окачени на кабелни седалки, закрепени към кабелни колички, движещи се в поцинкована C-писта.
- Основна електрическа част в марката Schneider или Siemens

6-Боядисване
- защита от корозия чрез отстраняване на ръжда чрез механично изстрелване SA 2.5
- Първи слой покритие епоксидни 30 микрона
-Втори слой от покритие епоксидни 30 микрона
- Трети слой от полиуретан 40 микрона
- Дебелина на парата: около 100 микрона
-Цвят: жълт или оранжев според изискванията

7-безопасна защита
- Превключвател за аварийно изключване
-за защита от претоварване
-защитна защита
- Защита при пътуване и дълъг престой
- защита при пътуване
- Защита от пренапрежение на двигателя

Част 3: Скица и технически данни


Капацитет (t) диапазон (т) общо тегло (G) максимално натоварване на колелото (kN) мин колело натоварване (kN) H1 H2 H3 W B С1 C2
1 7.5 1.67 8.9 3.9 490 910 550 2000 2500 796 1274
8 1.72 9.1 4.0
8.5 1.77 9.2 4.1
9 1.81 9.4 4.3
9.5 1.86 9.5 4.4
10 1.91 9.7 4.5
10.5 1.96 9.8 4.6
11 1.95 9.8 4.6
11.5 2.00 10.0 4.7
12 2.05 10.1 4.8
12.5 2.09 10.2 4.9
13 2.14 10.4 5.0
13.5 2.19 10.5 5.2
14 2.24 10.6 5.3
14.5 2.43 11.1 5.8 955 595 2500 3000
15 2.48 11.3 5.9
15.5 2.53 11.4 6.0
16 2.58 11.5 6.1
16.5 2.63 11.7 6.3
17 2.66 11.7 6.3
17.5 2.85 12.2 6.8 530 970 650
18 2.90 12.4 6.9
18.5 2.96 12.5 7.1
19 3.01 12.7 7.2
19.5 3.02 12.7 7.2
20 3.20 13.1 7.7 580 700 3000 3500
20.5 3.26 13.3 7.8
21 3.32 13.4 8.0
21.5 3.37 13.6 8.1
22 3.43 13.7 8.2
22.5 3.49 13.9 8.4
23 4.07 15.3 9.8 660 990 800 3500 4000
23.5 4.13 15.5 10.0
24 4.20 15.7 10.2
24.5 4.26 15.8 10.3
25 4.32 16.0 10.5
25.5 4.39 16.2 10.6
26 5.35 18.6 13.0 745 1010 900 4000 4500
26.5 5.43 18.8 13.2
27 5.52 19.0 13.5
27.5 5.60 19.2 13.7
28 5.68 19.4 13.9
28.5 5.76 19.6 14.1
Капацитет (t) диапазон (т) общо тегло (G) максимално натоварване на колелото (kN) мин колело натоварване (kN) H1 H2 H3 W B С1 C2
2 7.5 1.79 13.8 4.1 490 1080 550 2000 2500 871 1274
8 1.84 14.0 4.2
8.5 1.88 14.1 4.3
9 1.93 14.3 4.4
9.5 1.98 14.5 4.5
10 2.03 14.7 4.6
10.5 2.07 14.8 4.7
11 2.12 15.0 4.8
11.5 2.25 15.4 5.1 1125 595
12 2.30 15.5 5.3
12.5 2.35 15.7 5.4
13 2.40 15.8 5.5
13.5 2.45 16.0 5.6
14 2.50 16.1 5.8
14.5 2.62 16.5 6.1 580 1140 700 2500 3000
15 2.68 16.6 6.2
15.5 2.74 16.8 6.3
16 2.79 17.0 6.5
16.5 2.85 17.1 6.6
17 2.91 17.3 6.8
17.5 3.23 18.1 7.6 660 1160 800
18 3.30 18.3 7.7
18.5 3.36 18.5 7.9
19 3.42 18.6 8.0
19.5 3.49 18.8 8.2
20 4.09 20.3 9.7 785 1135 900 3000 3500
20.5 4.17 20.5 9.9
21 4.24 20.7 10.1
21.5 4.32 20.9 10.3
22 4.40 21.1 10.5
22.5 4.47 21.3 10.7
23 5.31 23.4 12.7 820 1200 1000 3500 4000
23.5 5.40 23.7 13.0
24 5.49 23.9 13.2
24.5 5.57 24.1 13.4
25 5.66 24.3 13.6
25.5 5.75 24.6 13.8
26 6.40 26.2 15.5 875 1250 1100 4000 4500
26.5 6.50 26.5 15.7
27 6.60 26.7 16.0
27.5 6.69 27.0 16.2
28 6.79 27.2 16.4
28.5 6.89 27.5 16.7
Капацитет (t) диапазон (т) общо тегло (G) максимално натоварване на колелото (kN) мин колело натоварване (kN) H1 H2 H3 W B С1 C2
3 7.5 1.93 18.9 4.2 530 1255 650 2000 2500 818,5 1291
8 1.98 19.1 4.3
8.5 2.03 19.4 4.4
9 2.09 19.6 4.5
9.5 2.14 19.8 4.7
10 2.20 20.0 4.8
10.5 2.25 20.2 4.9
11 2.31 20.4 5.0
11.5 2.41 20.7 5.3 580 700
12 2.47 20.9 5.4
12.5 2.53 21.1 5.6
13 2.59 21.3 5.7
13.5 2.64 21.5 5.9
14 2.70 21.7 6.0
14.5 3.02 22.5 6.8 660 1275 800 2500 3000
15 3.08 22.7 6.9
15.5 3.14 22.9 7.1
16 3.21 23.1 7.2
16.5 3.27 23.2 7.4
17 3.34 23.4 7.6
17.5 3.84 24.7 8.8 745 1290 900
18 3.91 24.9 9.0
18.5 3.99 25.1 9.2
19 4.06 25.3 9.4
19.5 4.14 25.5 9.6
20 4.92 27.5 11.5 820 1315 1100 3000 3500
20.5 5.01 27.7 11.7
21 5.09 28.0 11.9
21.5 5.18 28.2 12.2
22 5.27 28.4 12.4
22.5 5.36 28.7 12.6
23 5.71 29.6 13.5 875 1360 3500 4000
23.5 5.80 29.8 13.7
24 5.89 30.0 13.9
24.5 5.99 30.3 14.2
25 6.08 30.5 14.4
25.5 6.17 30.8 14.6
26 7.97 35.3 19.1 925 1660 1200 4000 4500
26.5 8.09 35.6 19.4
27 8.22 35.9 19.7
27.5 8.34 36.2 20.0
28 8.46 36.6 20.3
28.5 8.59 36.9 20.7
Капацитет (t) диапазон (т) общо тегло (G) максимално натоварване на колелото (kN) мин колело натоварване (kN) H1 H2 H3 W B С1 C2
5 7.5 2.20 28.7 4.6 580 1460 720 2000 2500 841,5 1310
8 2.27 29.0 4.7
8.5 2.33 29.3 4.9
9 2.40 29.7 5.0
9.5 2.46 30.0 5.2
10 2.53 30.2 5.3
10.5 2.59 30.5 5.5
11 2.66 30.8 5.6
11.5 2.91 31.5 6.3 660 800
12 2.98 31.8 6.4
12.5 3.05 32.0 6.6
13 3.12 32.3 6.8
13.5 3.20 32.5 6.9
14 3.27 32.8 7.1
14.5 3.52 33.5 7.7 745 1540 900 2500 3000
15 3.60 33.7 7.9
15.5 3.68 33.9 8.1
16 3.75 34.2 8.3
16.5 3.83 34.4 8.5
17 3.90 34.6 8.7
17.5 4.41 35.9 9.9 820 1500 1000
18 4.50 36.2 10.2
18.5 4.59 36.5 10.4
19 4.68 36.7 10.6
19.5 4.76 37.0 10.8
20 5.23 38.2 12.0 875 1545 1100 3000 3500
20.5 5.33 38.4 12.2
21 5.42 38.7 12.4
21.5 5.51 38.9 12.7
22 5.60 39.2 12.9
22.5 5.70 39.5 13.1
23 7.08 42.9 16.6 925 1595 1200 3500 4000
23.5 7.20 43.2 16.9
24 7.32 43.6 17.2
24.5 7.43 43.9 17.4
25 7.55 44.2 17.7
25.5 7.67 44.5 18.0
26 9.01 47.9 21.4 1015 1670 1300 4000 4500
26.5 9.16 48.3 21.7
27 9.30 48.6 22.1
27.5 9.44 49.0 22.5
28 9.58 49.4 22.8
28.5 9.72 49.7 23.2
Капацитет (t) диапазон (т) общо тегло (G) максимално натоварване на колелото (kN) мин колело натоварване (kN) H1 H2 H3 W B С1 C2
10 7.5 3.26 51.3 6.1 720 1850 900 2000 2500 1293 1893
8 3.34 52.1 6.3
8.5 3.43 52.9 6.5
9 3.51 53.5 6.6
9.5 3.59 54.2 6.8
10 3.67 54.8 7.0
10.5 3.76 55.3 7.2
11 3.84 55.8 7.3
11.5 4.05 56.6 7.9 820 1850 1000
12 4.14 57.1 8.1
12.5 4.22 57.6 8.3
13 4.31 58.0 8.5
13.5 4.40 58.4 8.7
14 4.49 58.8 8.9
14.5 4.80 59.8 9.6 875 1900 1100 2500 3000
15 4.89 60.2 9.8
15.5 4.98 60.6 10.1
16 5.07 60.9 10.3
16.5 5.17 61.3 10.5
17 5.26 61.7 10.7
17.5 5.53 62.5 11.4 1940 1140
18 5.63 62.8 11.6
18.5 5.73 63.2 11.9
19 5.83 63.5 12.1
19.5 5.92 63.9 12.3
20 6.89 66.4 14.8 925 2000 1250 3000 3500
20.5 7.01 66.8 15.0
21 7.12 67.1 15.3
21.5 7.24 67.5 15.6
22 7.36 67.9 15.9
22.5 7.48 68.2 16.2
23 8.96 72 19.9 1100 1920 1350 3500 4000
23.5 9.11 72.5 20.3
24 9.26 72.9 20.6
24.5 9.41 73.3 21.0
25 9.56 73.8 21.4
25.5 9.71 74.2 21.7
26 13.09 82.7 30.2 1200 1450 4000 4700
26.5 13.29 83.3 30.7
27 13.48 83.8 31.2
27.5 13.67 84.3 31.6
28 13.86 84.8 32.1
28.5 14.05 85.4 32.6
Капацитет (t) диапазон (т) общо тегло (G) максимално натоварване на колелото (kN) мин колело натоварване (kN) H1 H2 H3 W B С1 C2
16 7.5 3.64 77.2 7.0 820 2480 1000 2000 2500 1293 1893
8 3.74 78.3 7.2
8.5 3.84 79.4 7.4
9 3.94 80.4 7.6
9.5 4.04 81.3 7.9
10 4.14 82.1 8.1
10.5 4.24 82.9 8.3
11 4.34 83.6 8.5
11.5 4.55 84.6 9.0 875 2525 1100
12 4.66 85.2 9.3
12.5 4.76 85.9 9.5
13 4.87 86.5 9.8
13.5 4.97 87.1 10.0
14 5.08 87.6 10.3
14.5 5.93 90.0 12.4 975 1200 2500 3000
15 6.06 90.6 12.7
15.5 6.18 91.1 13.0
16 6.31 91.7 13.3
16.5 6.43 92.2 13.6
17 6.56 92.7 13.9
17.5 7.19 94.5 15.5 1075 1300
18 7.33 95.0 15.8
18.5 7.47 95.5 16.1
19 7.61 96.0 16.5
19.5 7.75 96.5 16.8
20 8.56 98.7 18.9 1130 2570 1400 3000 3500
20.5 8.72 99.2 19.2
21 8.87 99.7 19.6
21.5 9.03 100,2 20.0
22 9.18 100,8 20.4
22.5 9.34 101,3 20.8
23 12.41 109,0 28.4 1280 1550 3500 4000
23.5 12.61 109,6 28.9
24 12.81 110,2 29.4
24.5 13.02 110,9 30.0
25 13.22 111,5 30.5
25.5 13.43 112,0 31.0
26 14.34 114,4 33.2 1300 2600 1600 4000 4700
26.5 14.55 115,0 33.8
27 14.77 115,6 34.3
27.5 14.98 116,3 34.8
28 15.20 116,9 35.4
28.5 15.42 117,5 35.9
Капацитет (t) диапазон (т) общо тегло (G) максимално натоварване на колелото (kN) мин колело натоварване (kN) H1 H2 H3 W B С1 C2
20 7.5 5.45 97.9 10.2 900 2450 1050 2000 2700 1394 1933
8 5.58 99.5 10.5
8.5 5.70 101,0 10.7
9 5.83 102,3 11.0
9.5 5.96 103,5 11.3
10 6.09 104,6 11.6
10.5 6.22 105,7 11.8
11 6.35 106,6 12.1
11.5 6.99 108,8 13.7 970 2480 1150
12 7.15 109,8 14.0
12.5 7.30 110,7 14.4
13 7.45 111,5 14.7
13.5 7.60 112,3 15.1
14 7.76 113,1 15.5
14.5 8.67 115,8 17.7 1050 2530 1280 2500 3200
15 8.85 116,6 18.1
15.5 9.02 117,3 18.6
16 9.20 118,1 19.0
16.5 9.37 118.8 19.4
17 9.55 119,5 19.8
17.5 10.50 122,2 22.2 1130 2560 1390
18 10.70 122,9 22.7
18.5 10.89 123,6 23.1
19 11.09 124,3 23.6
19.5 11.28 125,0 24.1
20 12.02 127,0 25.9 1200 2600 1500 3000 3700
20.5 12.23 127,7 26.4
21 12.44 128,4 26.9
21.5 12.64 129,1 27.4
22 12.85 129,8 27.9
22.5 12.96 130,5 28.5
23 13.88 132,7 30.5 1300 1600 3500 4200
23.5 14.10 133,4 31.0
24 14.31 134,0 31.6
24.5 14.52 134,78 32.1
25 14.74 135,4 32.6
25.5 14.96 135,6 33.1
