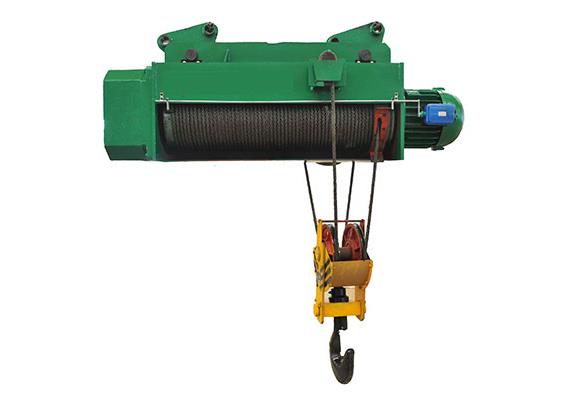

Електрически подемник за телени въжета

Електрически подемник за телени въжета

описание

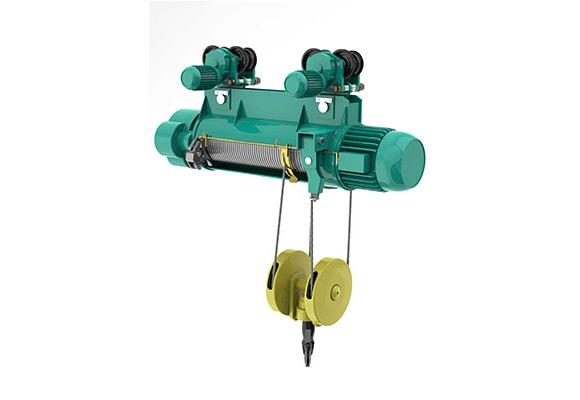

CD тип Electric Wire Rope Hoist е малка подемна техника.Като може да се монтира на всички видове кранове, като портален кран, кран, кран и друг специален кран за повдигане на всички видове материали.С малка модификация, тя може да се използва и като лебедка. Какво повече може да се инсталира лесно с различни височини с ръчен контрол.

Като вид общо подемно оборудване, моделът CD1 / MD1 електрически е оборудван с предпазител за горна / долна граница, за да осигури безопасна експлоатация. Той се използва широко при обработката на материалите и претоварването на товари във фабрики, минно поле, железопътни настилки, товарни станции и складове .Това е добър механизъм за повдигане на ефективността при повишаване на работоспособността и подобряване на работното състояние.

Като малък подемник, той има предимствата на компактна конструкция, леко тегло, малък обем, международни размери, лесен за експлоатация и т.н. Редуктора приема твърд дизайн на зъбната повърхност, който се радва на дълъг живот и висока механична ефективност .Мотелът използва роторна спирачка с конусни спирачни мотори, като горното и долното двупосочно устройство за ограничаване на сигурността.

Има само един диск за електрическо задвижване на електрически кабелни линии, MD1 Electric Wire Rope Hoist е бърз и бавен за постигане на по-прецизен монтаж с два вида скорости на повдигане, постоянно и точно.

Видът "Електрически телени въжета" на CD има само една нормална скорост, която може да задоволи нормалното приложение, докато електродвигателят тип MD Electric Wire Rope Hoist притежава две скорости: нормална скорост и ниска скорост.

Когато типът MD е с ниска скорост, той може да извършва прецизно товарене и разтоварване, монтаж на пясъчна кутия, поддръжка на машинни инструменти и т.н. Така моделът MD Electric Wire Rope Hoist е по-широко използван от модела CD.

Характеристика

валяк

Ролковият валяк е изработен от висококачествени безшевни тръби и предава мощност през сплайн. Корпусът му е направен от заварена стоманена плоча. Това е основната част на подемника.

кука

Куката е изкована и е свързана към монтажната шайба посредством сачмен лагер, така че куката може да се върти свободно.

Куки с не повече от 5 тона повдигателна способност са с един ролките стил и над 10 тона е с двойни ролки стил.

Въже въже

Приема стоманено въже с висока якост с якост на опън 1770 Mpa, добра безопасност и дълъг експлоатационен живот.

Водач за въже

Стандартното въже за въже е направено от стомана Q235b.

Повдигащ мотор

Повдигащият мотор с голяма сила на натоварване се използва, за да се съобразява с честото директно движение по време на работа без прекъсване.

Моделът CD1 модел телена въжена електроника е оборудван с мотор с единична скорост ZD, а MD1 е оборудван със скоростен двигател с двойна скорост ZDS.

Разликата между обичайната скорост и ниската скорост е 10: 1.

редуктор

Оборотите и осите са изработени от легирана стомана или квалифицирана въглеродна стомана. Всички редуктори приемат тристепенно зъбно колело. Правилното топлинно третиране се извършва, за да се гарантира тяхната надеждност и експлоатационен живот. Накрая, тялото на кутията и кутията са направени от чугун. И двата вида са добре разклащани и плътно запечатани.

Електрическо оборудване

Електрическият механизъм се състои от електрическа кутия за управление, ограничител, бутон, свързващ проводник и др.

Съгласно маркираната посока на превключвателя на бутоните, натиснете правилно бутона и контролирайте подемника чрез включване и изключване на релето в контролната кутия. Работното напрежение обикновено е 36V.

Защита на безопасността

* Прецизният ограничител на предавката се използва като горна и долна граница, която може надеждно да прекъсне захранването, ако куката се придвижи до горната или долната граница, за да спре мотора.

* Предпазител при претоварване: електрическото електропроводно въже използва електронен предпазител за претоварване, така че общото повдигащо тегло да не надвишава номиналното тегло на повдигане; ако теглото на стоманеното въже е повече от 105% от номиналния капацитет, устройството за защита срещу претоварване автоматично ще прекъсне повдигателната верига.

* Защита за аварийно спиране

* Защита от прегряване на повдигащия мотор

* Защита срещу пренапрежение

* Фаза защита

* По-ниска защита на напрежението

Начин на управление

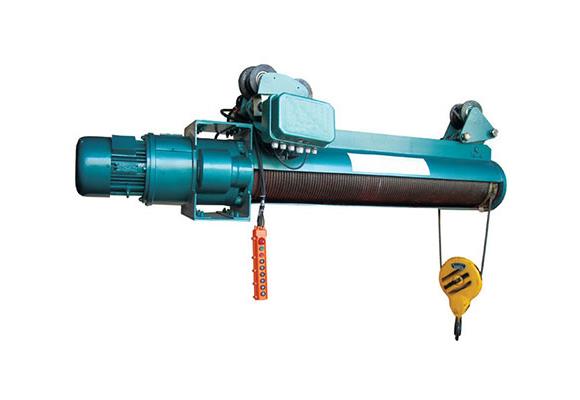

Окачен контрол на линията

а.36V безопасност на контролно напрежение за човека.

b.Със за контрол, без необходимост от допълнителен шофьор, работете след пътуване на подемник

c.Двойствен бутон с аварийно спиране, за да се постигне спиране на безопасността

d.Свързан с електрическата количка, окачена под количката

e. Клас на защита IP54 IP55

е. Животът на експлоатация не по-малък от 500 000 пъти

Дистанционно

a.Taiwan Юджинг или световно известната марка,

b.24V безопасност на контролно напрежение за човека.

в.Работно разстояние: не по-малко от 100 метра,

d. Лесно да се контролира, без необходимост от допълнителен шофьор, за да работи по-свободно на земята

e.Детове на хиляди честотни точки на свързване, без намеса помежду си

f.Два стъпала бутон или джойстик станция с аварийно спиране.

g.Пропакционен клас IP54 IP55

h.Операционен живот: не по-малко от 500 000 пъти

Стандарти за проектиране

a.GB3811 GB6067 JB / T9008.1 ~ 9008.2

Спецификации

Забележка: Височината на повдигане може да бъде персонализирана, т.е. 6m, 9m, 20m

Забележка: Височината на повдигане може да бъде персонализирана, т.е. 6m, 9m, 20m
