Железен железопътен кран с щит
описание

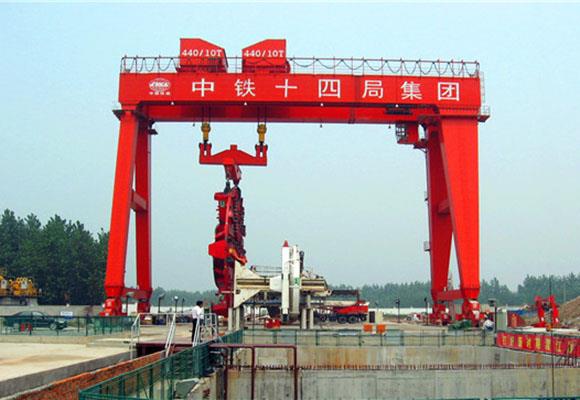

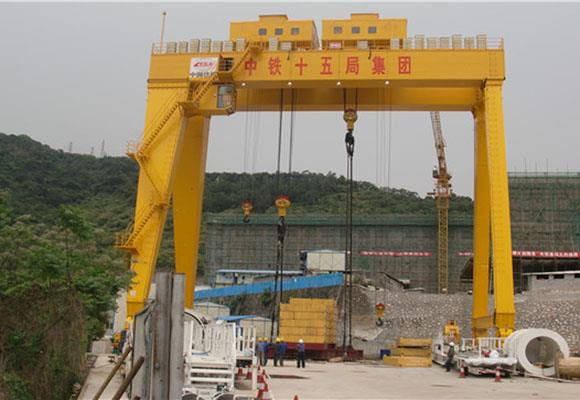

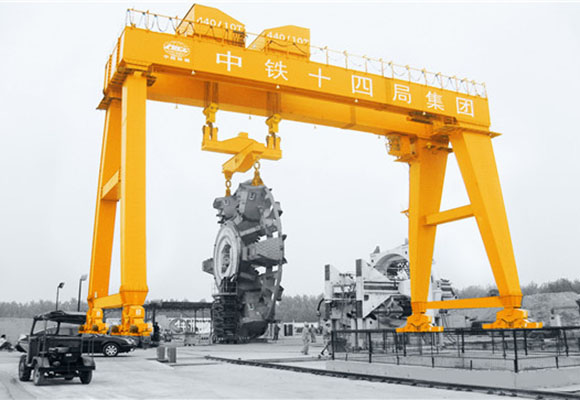

Двоен железопътен кран с щит, използван предимно за монтажа на режещата глава и щитното тяло на екраниращата машина, както и за повдигането на сегмента на тунела по време на строителството. Възползвайте се от стабилна производителност, висока производствена ефективност, лесна поддръжка, горната част е въртяща се разпръсквачка, която отговаря на нуждите на различните посоки в изкопаната, с гъвкав режим на работа, има перфектни инструкции за безопасност и устройства за защита от претоварване, на оперативния персонал и оборудване, електрическата система приема PLC честота корекция, е от полза за институциите контрол, DMG дизайн, производство, изпълнение на инспекции наскоро освободени национални стандарти.
Характеристика
Двоен железопътен кран с щит, използван основно при монтажа на режещото устройство и щитното тяло на щитовидната машина и на повдигането на сегмента на тунела по време на строителството.

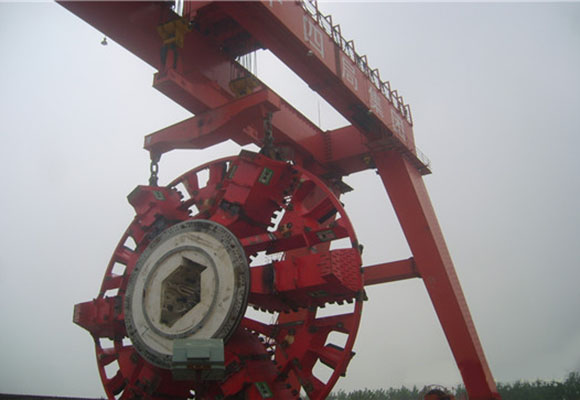

Приемете Chi с разпръсквач, разпръсквачът може да завърта 360 градуса, костюм за различни ъгли на монтаж на режещата глава.
Приемат двойна конструкция на тролейбусите, две колички могат да бъдат свързващи, повдигащи режещи глави, също могат да работят поотделно за повдигане на тръбния лист.
Повдигнете с помощта на отворени зъбни предавки и спестете разходите.
Крейн източник на енергия е трифазен, 50Hz, 380V;
Работната температура е -20 ~ + 45 градуса,
Максимална относителна влажност по-малка от 95% (при кондензация);
Работна скорост по-малка от 20 m / s;
Работна работа на крана A3, A4;
Ако кранът има специални изисквания за условията на околната среда, изпълнението е съгласно договора за поръчка.
спецификация
Капацитет | T | 400 | |
педя | m | 33 | 34 |
Височина на повдигане m | Основно повдигане | 24 (горна релса) 23 (долна релса) | 24 (горна релса) 23 (долна релса) |
Повдигане на Aux | 22 (горна релса) 26 (долна релса) | 22 (горна релса) 26 (долна релса) | |
Скорост на повдигане | м / мин | 0.09 ~ 0.9; 7 | |
Скорост на движение на количката | м / мин | 01.15-11.05 | |
Скорост на движение на кратера | м / мин | 1.6-16 | |
Макс. Натоварване на колелото | KN | 406 | 415 |
Железен | Модел | QU100 | |
Основен размер (мм) | Span (т) | 33 | 34 |
Базово разстояние на кратера | W | 4500 | |
Дължина на крана | B | 14000 | |
Ограничаване на лявата кука | S1 | 2500 | |
Ограничаване на лявата кука | S2 | 3500 | |
| Капацитет | T | 200 + 200 | |
педя | m | 33 | 34 |
Височина на повдигане | m | 48 (горна релса 24 литра) (долна релса 24 литра) | |
Скорост на повдигане | м / мин | 0.09 ~ 0.9; 7 | |
Скорост на движение на количката | м / мин | 01.15-11.05 | |
Скорост на движение на кратера | м / мин | 1.6-16 | |
Макс. Натоварване на колелото | KN | 405 | 410 |
Железен | Модел | QU100 | |
Обща мощност на мотора | kw | 241 | |
Основен размер (мм) | Span (т) | 33 | 34 |
Базово разстояние на кратера | W | 14000 | |
Дължина на крана | B | 22800 | |
Ограничаване на лявата кука | S1 | 2500 | |
Ограничаване на дясното кука | S2 | 3500 | |
| Капацитет | T | 100 + 100 | |
педя | m | 33 | 34 |
Височина на повдигане | m | 1500 + 21 000 | |
Скорост на повдигане | м / мин | 0.3-3-6 | |
Скорост на движение на количката | м / мин | 2.5-25 | |
Скорост на движение на кратера | м / мин | 2-20 | |
Макс. Натоварване на колелото | KN | 270 | 290 |
Железен | Модел | QU80 | |
Обща мощност на мотора | kw | 225 | |
Основен размер (мм) | Span (т) | 33 | 34 |
Базово разстояние на кратера | W | 12000 | |
Дължина на крана | B | 19038 | |
Ограничаване на лявата кука | S1 | 2500 | |
Ограничаване на дясното кука | S2 | 2500 | |
| Капацитет | T | 100 | ||
педя | m | 20 | 22 | 24 |
Височина на повдигане | m | 9800 + 30 000 | ||
Скорост на повдигане | м / мин | 0.37-3.7-6 | ||
Скорост на движение на количката | м / мин | 0.5-25 | ||
Скорост на движение на кратера | м / мин | 1.4-14 | ||
Макс. Натоварване на колелото | KN | 230 | 235 | 240 |
Железен | Модел | QU80 | ||
Обща мощност на мотора | kw | 145 | ||
Основен размер (мм) | Span (т) | 20 | 22 | 24 |
Базово разстояние на кратера | W | 10700 | ||
Дължина на крана | B | 16380 | ||
Ограничаване на лявата кука | S1 | 1750 | ||
Ограничаване на дясното кука | S2 | 1900 | ||
| Капацитет | T | 130 | ||
педя | m | 20 | 22 | 24 |
Височина на повдигане | m | 9800 + 30 000 | ||
Скорост на повдигане | м / мин | 0.37-3.7-6 | ||
Скорост на движение на количката | м / мин | 0.5-25 | ||
Скорост на движение на кратера | м / мин | 1.4-14 | ||
Макс. Натоварване на колелото | KN | 270 | 275 | 280 |
Железен | Модел | QU80 | ||
Обща мощност на мотора | kw | 145 | ||
Основен размер (мм) | Span (т) | 20 | 22 | 24 |
Базово разстояние на кратера | W | 10700 | ||
Дължина на крана | B | 16180 | ||
Ограничаване на лявата кука | S1 | 1750 | ||
Ограничаване на дясното кука | S2 | 1900 | ||
